Contamos con cuadros de especificaciones de producto más detallados e intuitivos; por favor contáctenos directamente si los necesita.

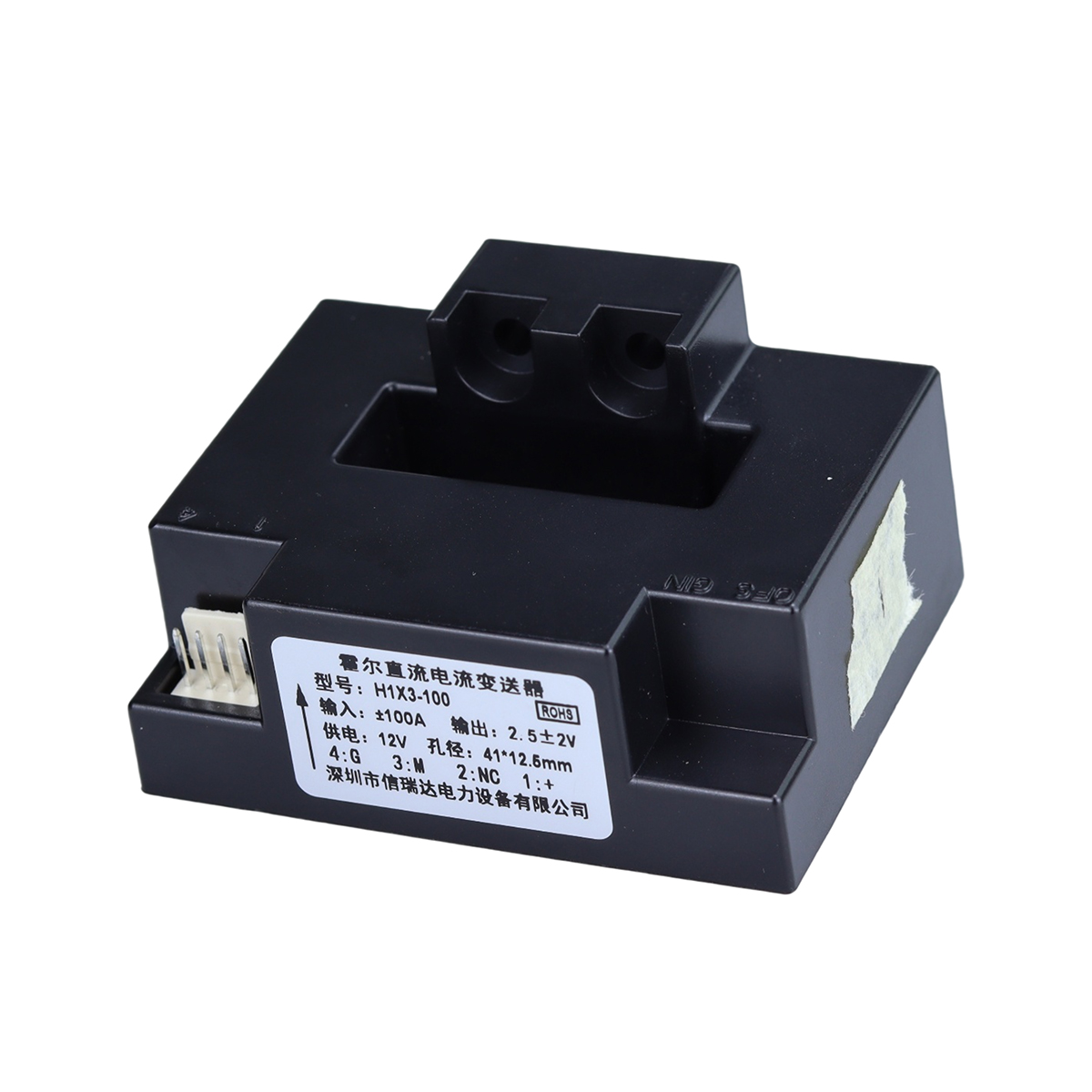

Nuestro sensor de corriente de efecto Hall de circuito abierto de estructura X3 es un sensor de corriente industrial confiable construido sobre principios maduros de detección de corriente de efecto Hall. Como solución profesional de sensor de corriente de efecto Hall, ofrece una medición de corriente estable y aislada para sistemas de energía y control industrial. Somos una empresa de alta tecnología que integra investigación y desarrollo, producción, ventas y servicios, con negocios que abarcan electrónica, sensores, control industrial y productos de energía. Comprometidos con la perfecta integración de la tecnología científica y la tecnología de ingeniería aplicada, ofrecemos sinceramente a los clientes productos competitivos de alta calidad y les ayudamos a crear ventajas competitivas notables.
Características y características clave
* Basado en el principio de bucle abierto de Hall, capaz de medir corriente con formas de onda arbitrarias;
* La salida reproduce fielmente los parámetros de forma de onda de la corriente de entrada;
* Controlado por circuitos de compensación de temperatura para una medición precisa;
* Cuenta con entrada de paso de barra colectora, terminales enchufables y montaje plano atornillado;
* Ampliamente utilizado en varios sistemas industriales de monitoreo de corriente en línea;
* Dimensiones (mm): 72,6 (largo) × 37 (ancho) × 56,8 (alto); Apertura rectangular de 41 × 12,5 mm.
Aplicaciones típicas:
Dispositivos de regulación de velocidad de frecuencia variable
Fuentes de alimentación para operación de energía
Locomotoras eléctricas
Monitoreo por microcomputadora
Dispositivos inversores
Fuentes de alimentación para comunicaciones
Máquinas herramienta CNC
Detección de corriente de la batería
Fuentes de alimentación UPS
Máquinas de soldar
Electrólisis y galvanoplastia

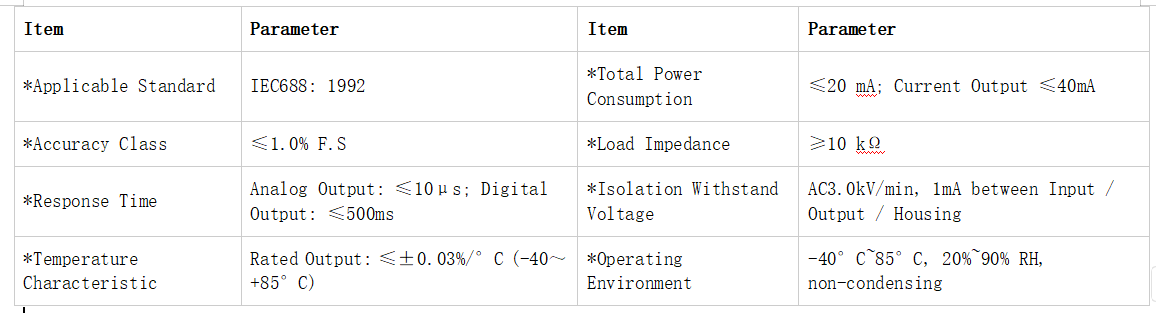

Indicadores de desempeño:

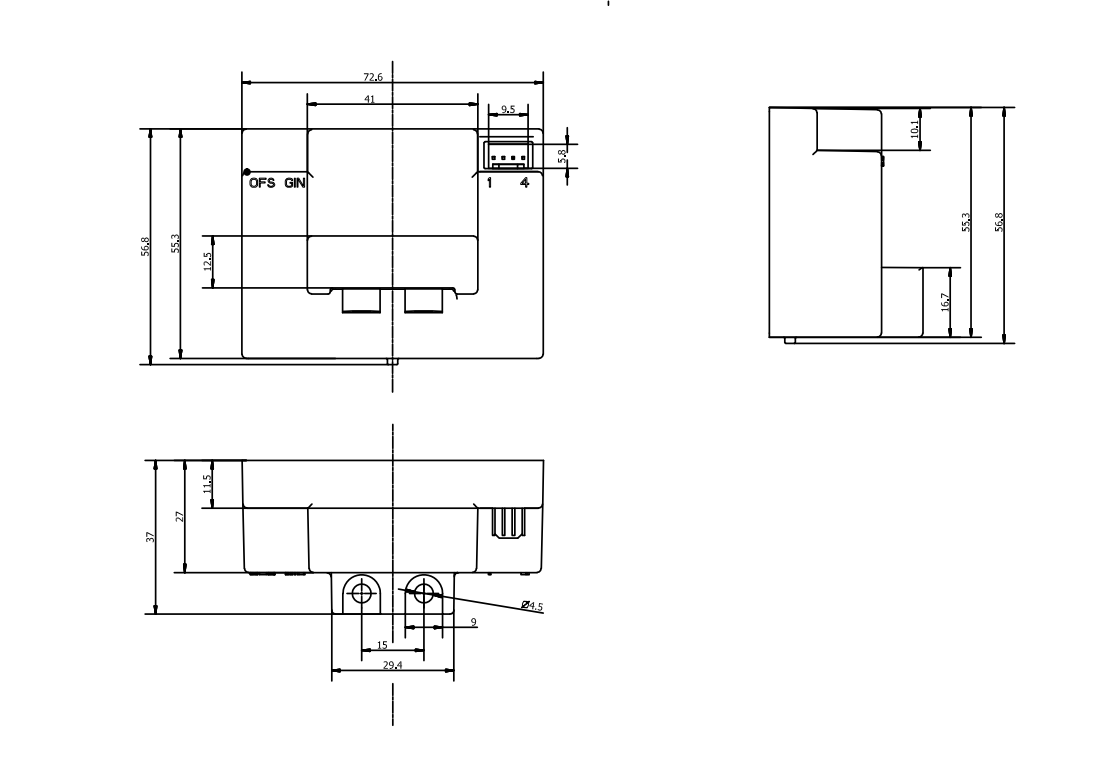

Dibujo dimensional del producto y diagrama de cableado (Unidad: mm; tolerancias sin marcar: ±0,5):
Precauciones
* Preste atención a la información sobre la fuente de alimentación auxiliar en la etiqueta del producto; asegúrese de que la potencia auxiliar y la polaridad sean correctas para evitar dañar el transmisor.
* El transmisor presenta un diseño integrado y no desmontable; Evite impactos o caídas de la unidad.
* Cuando utilice el transmisor en entornos con fuertes interferencias magnéticas, asegúrese de que las líneas de entrada estén blindadas y que las líneas de señal de salida se mantengan lo más cortas posible. Para instalaciones agrupadas, mantenga un espacio mínimo de 10 mm entre unidades.
* Esta serie de transmisores no incluye circuitos internos de protección contra rayos; Implemente medidas adecuadas de protección contra rayos si las líneas de entrada o salida están expuestas a condiciones climáticas adversas al aire libre.
* El producto está encerrado en una carcasa de plástico PBT ignífugo con una tolerancia de temperatura máxima de 85°C; la exposición a fuentes de calor de alta temperatura puede causar deformación y afectar el rendimiento.
* No utilice ni almacene el producto cerca de fuentes de calor, y no lo coloque en hornos de alta temperatura o cámaras de calentamiento.
* No dañe ni altere las etiquetas o marcas del producto, y no desmonte ni modifique el transmisor; hacerlo anulará el servicio de "Tres Garantías" de la empresa (reemplazo, devolución y reparación).
