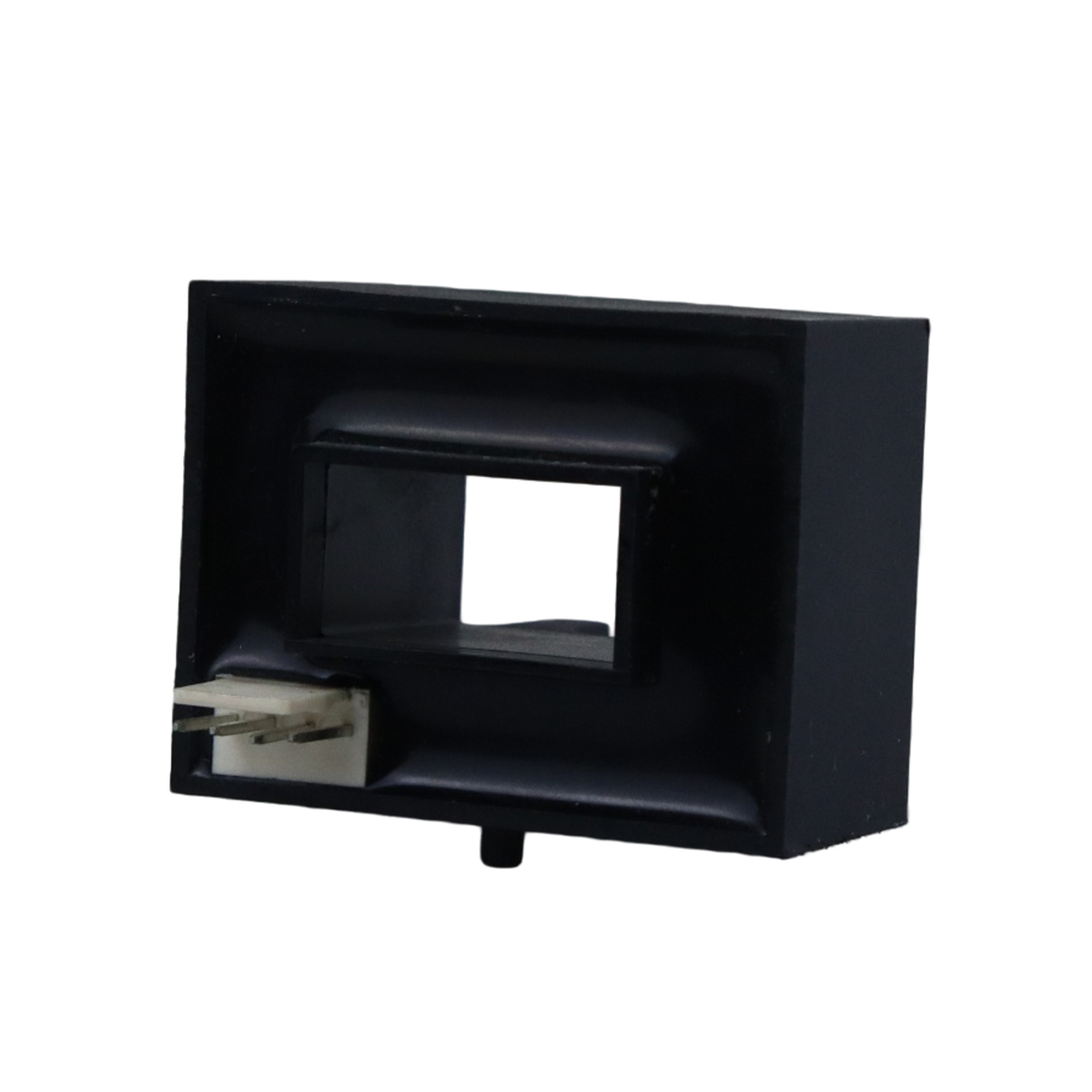

Nuestra serie estructural de sensores de corriente de efecto Hall de circuito abierto es un sensor de corriente industrial confiable construido con tecnología madura de efecto Hall de sensores de corriente. Como empresa de alta tecnología que integra investigación y desarrollo, producción, ventas y servicio, nuestro negocio cubre electrónica, sensores, control industrial y productos de energía. Estamos comprometidos con la integración perfecta de la investigación científica y tecnológica y la tecnología de aplicación de ingeniería, y de todo corazón brindamos a los clientes productos competitivos de alta calidad para ayudarlos a construir ventajas competitivas notables.
Funciones y características clave
Especificaciones de rendimiento
* Funciona según el principio del efecto Hall de bucle abierto; capaz de medir corriente con cualquier forma de onda, y la salida refleja con precisión los parámetros de forma de onda de la corriente de entrada;
* Cuenta con circuitos de compensación de temperatura para una medición precisa;
* Entrada mediante apertura de barra; conexiones mediante terminales enchufables; montaje en superficie con fijación por tornillos;
* Ampliamente utilizado en varios sistemas industriales de monitoreo de corriente en línea;
* Dimensiones (mm): 40,2 (largo) × 29 (ancho) × 30,7 (alto); Apertura rectangular de 20,5 × 10,5 mm.

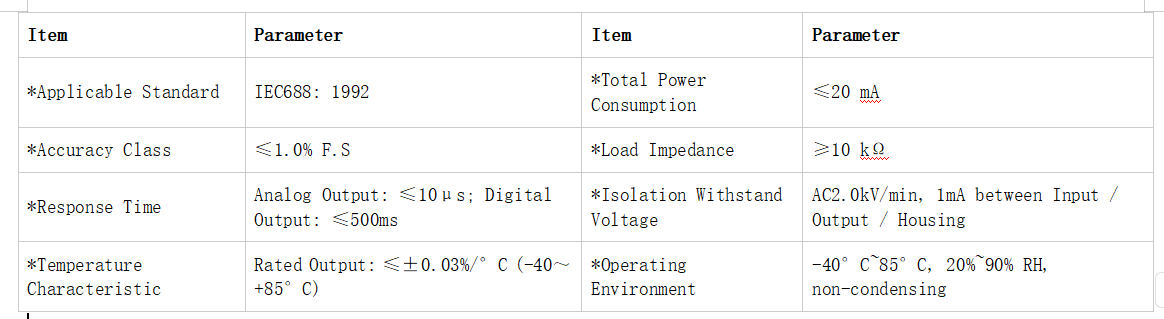

Indicadores de desempeño:

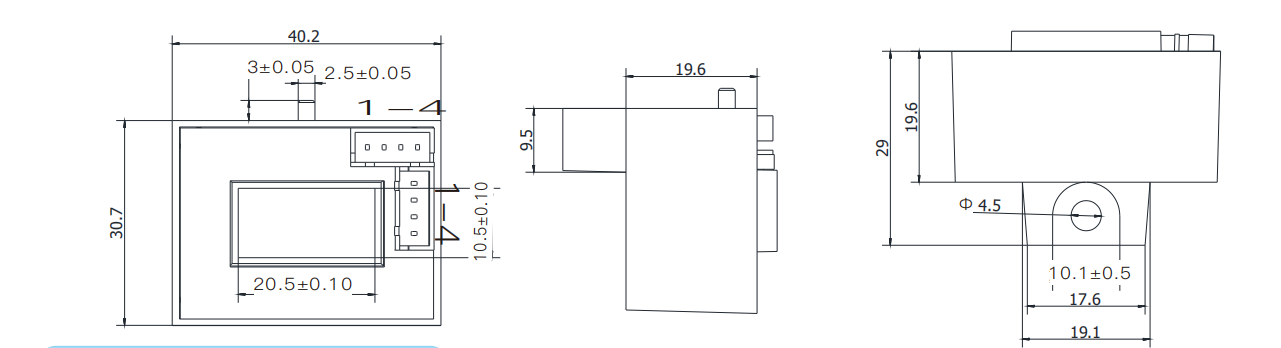

Dibujo dimensional del producto y diagrama de cableado (X2) (Unidad: mm; tolerancias no especificadas: ±0,5):

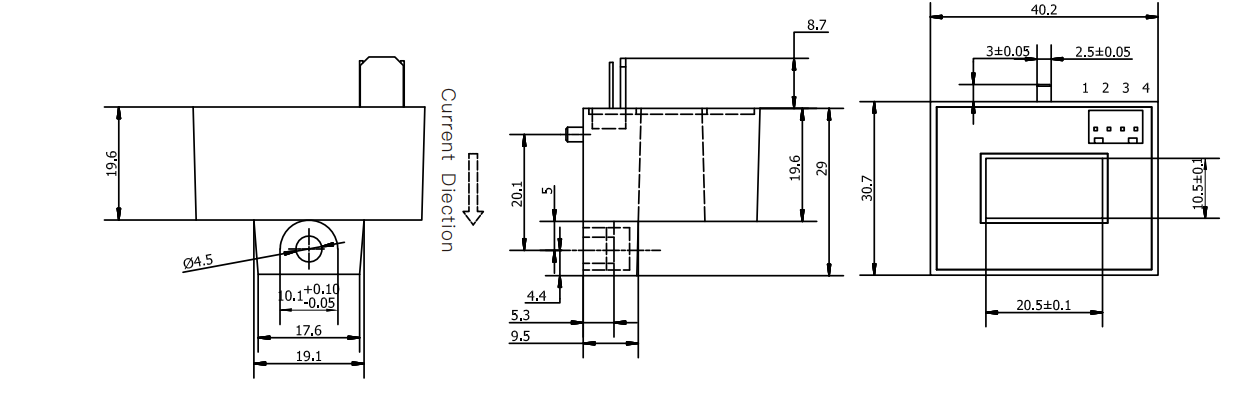

Dibujo dimensional del producto y diagrama de cableado (X2S) (Unidad: mm; tolerancias no especificadas: ±0,5):
* Preste atención a la información sobre la fuente de alimentación auxiliar en la etiqueta del producto; asegúrese de que la potencia auxiliar y la polaridad sean correctas para evitar dañar el transmisor.
* El transmisor presenta un diseño integrado y no desmontable; Evite impactos o caídas de la unidad.
* Cuando utilice el transmisor en entornos con fuertes interferencias magnéticas, asegúrese de que las líneas de entrada estén protegidas adecuadamente y mantenga las líneas de señal de salida lo más cortas posible. Para instalaciones agrupadas, mantenga un espacio mínimo de 10 mm entre unidades.
* Esta serie de transmisores no incluye circuitos internos de protección contra rayos; Implemente medidas adecuadas de protección contra rayos si las líneas de entrada o salida están expuestas a condiciones climáticas adversas al aire libre.
* El producto está encerrado en una carcasa de plástico PA66 retardante de llama con una tolerancia de temperatura máxima de 130°C; la exposición a altas temperaturas puede causar deformación y afectar el rendimiento del producto.
* No utilice ni almacene el producto cerca de fuentes de calor, y no lo coloque en un horno de alta temperatura o cámara de calentamiento.
* No dañe ni altere las etiquetas o marcas del producto, y no desmonte ni modifique el transmisor; hacerlo anulará el servicio de "Tres Garantías" de la empresa (reemplazo, devolución y reparación).
