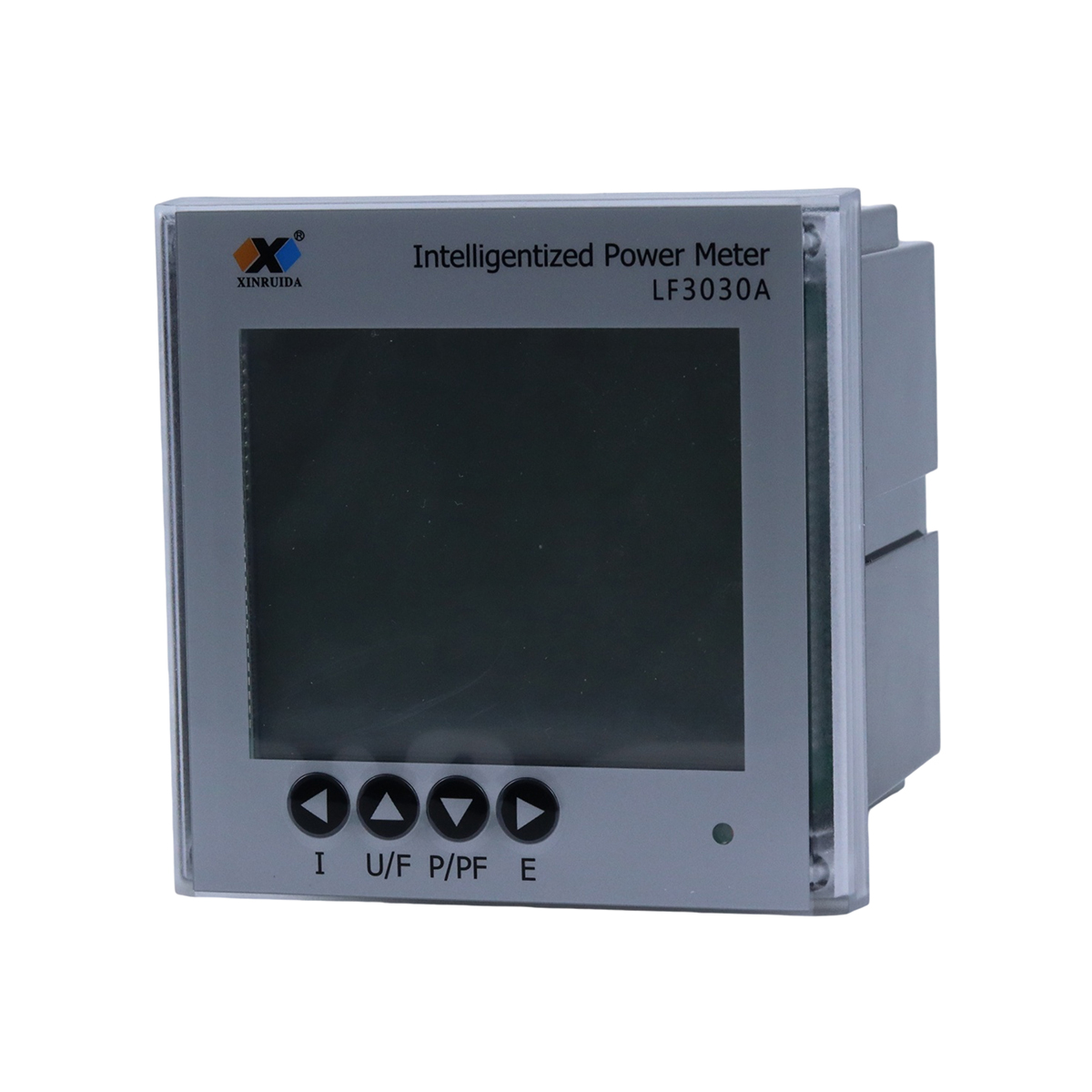

Instrumento inteligente de control y medición de parámetros eléctricos de CA LF3030
Contamos con cuadros de especificaciones de productos más detallados e intuitivos; por favor contáctenos directamente si los necesita.
El instrumento inteligente de medición y control de parámetros eléctricos de CA LF3030 es un instrumento de medición de potencia profesional, un dispositivo de medición electrónico confiable y una práctica herramienta de medición eléctrica para el monitoreo y control de parámetros de energía de CA. Somos una empresa de alta tecnología que integra investigación y desarrollo, producción, ventas y servicios, con negocios que abarcan electrónica, sensores, control industrial y productos de energía. Comprometidos con la integración perfecta de la innovación científica y tecnológica y la tecnología de ingeniería aplicada, ofrecemos sinceramente a los clientes productos competitivos de alta calidad para ayudarlos a construir ventajas competitivas notables.
El instrumento inteligente de control y medición de energía CA de la serie LF3030 mide todos los parámetros eléctricos de redes eléctricas monofásicas y trifásicas. Cuenta con funciones para retransmisión de señales analógicas, entradas y salidas digitales y salida de pulsos para medición de energía. El producto cuenta con certificaciones CE y EMC, lo que garantiza seguridad, alta precisión y estabilidad sólida.
Funciones y características clave (El instrumento inteligente de control y medición de potencia de CA de la serie LF3030 puede medir los siguientes parámetros de una fuente de alimentación trifásica):
* Corrientes de fase y corriente de fase promedio;
* Voltajes de fase (línea) y voltaje promedio de fase (línea); frecuencia; potencia activa por fase y potencia activa total; potencia reactiva por fase y potencia reactiva total;
* Potencia aparente por fase y potencia aparente total;
* Factor de potencia por fase y factor de potencia promedio;
* Valores máximos de corrientes de fase, potencia activa total, potencia reactiva total y potencia aparente total durante un período específico;
* Componentes armónicos 3.º a 19.º de corriente y tensión para cada fase (legibles mediante RS485);
* Energía activa positiva y negativa, energía reactiva positiva y negativa.

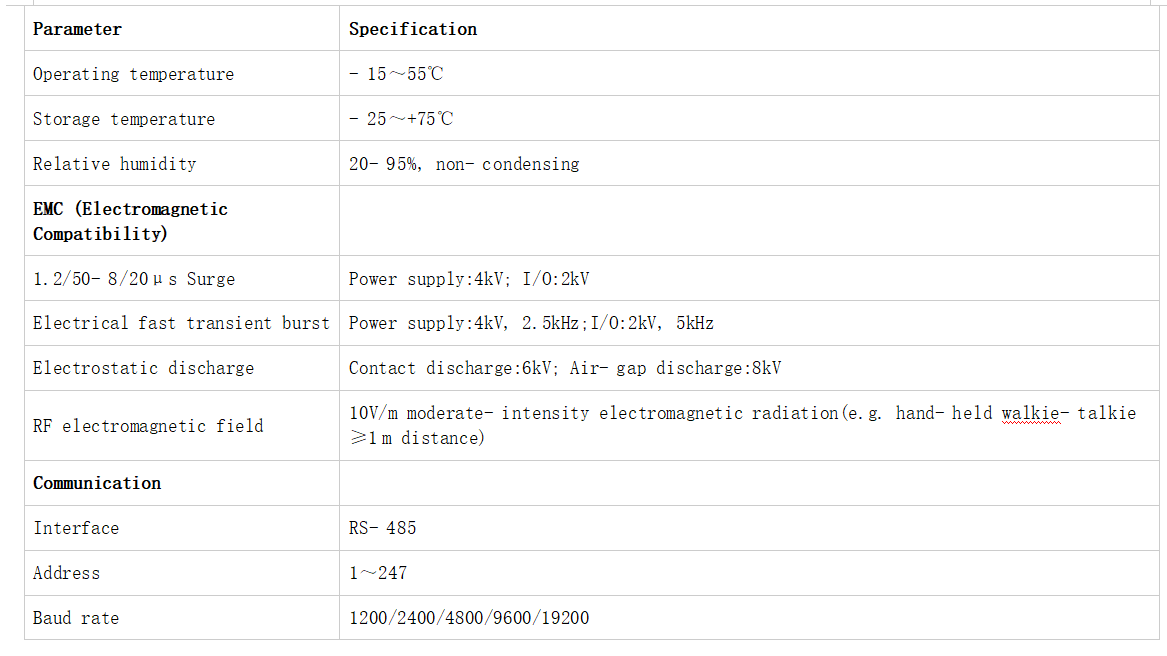

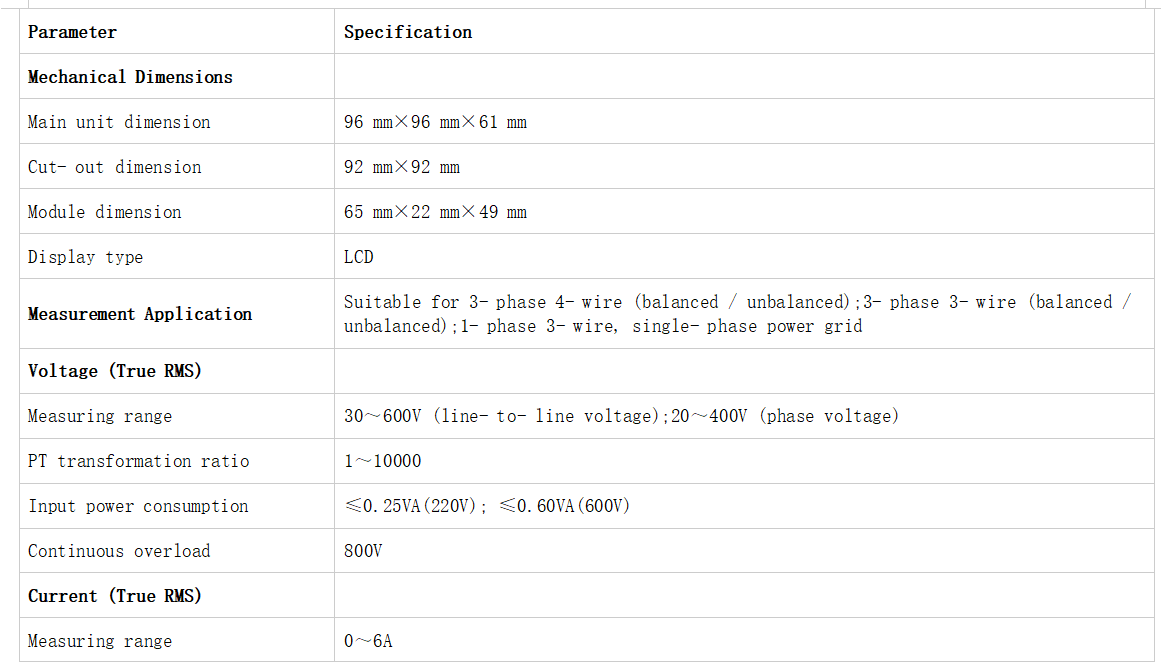

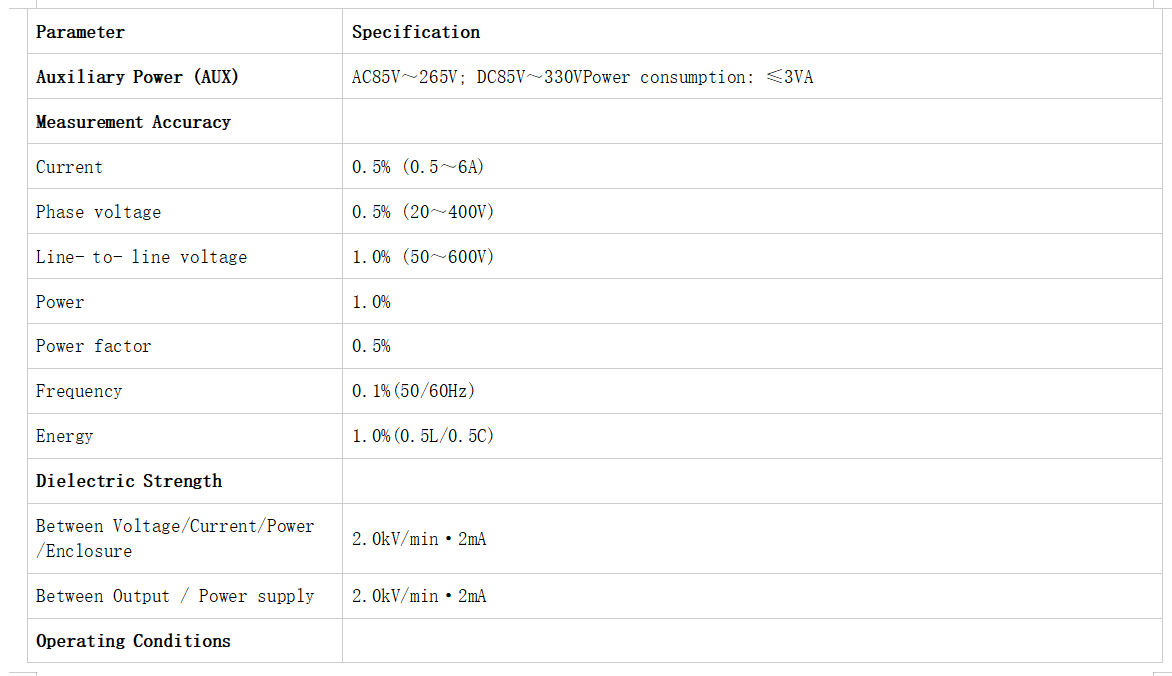

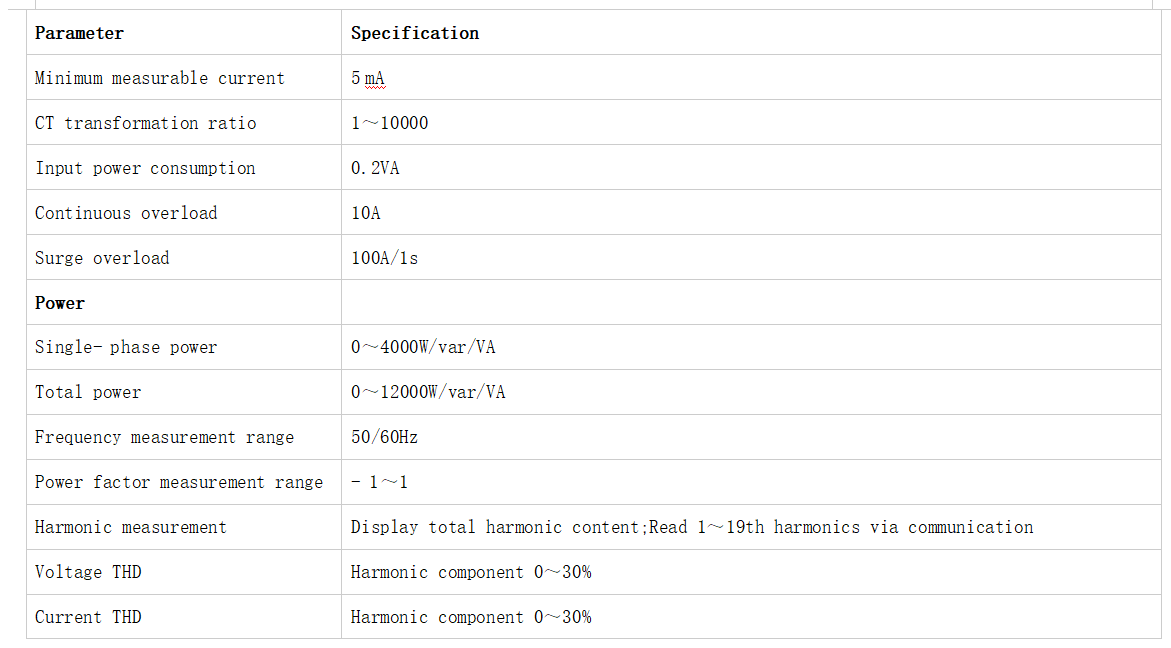

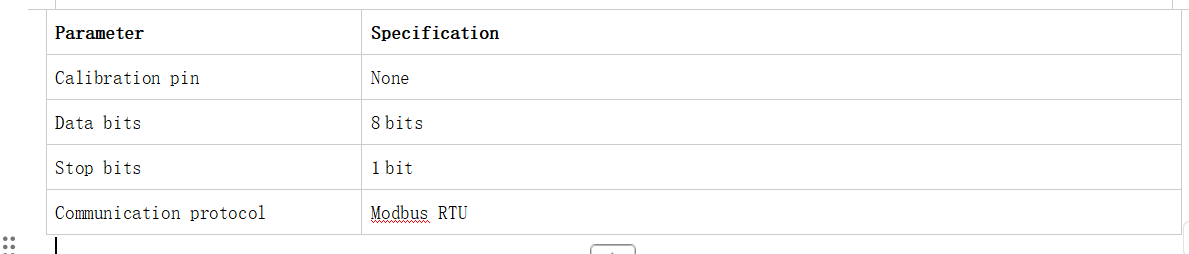

Especificaciones técnicas:
* Durante la instalación inicial, se deben tomar las siguientes medidas para garantizar la facilidad del mantenimiento futuro:
* Se deben instalar fusibles adecuados en los circuitos de entrada de voltaje y de alimentación auxiliar.
* Se debe proporcionar un bloque de cortocircuito del CT para evitar que el transformador de corriente (CT) funcione en un estado de circuito abierto cuando la entrada de corriente del medidor está desconectada.

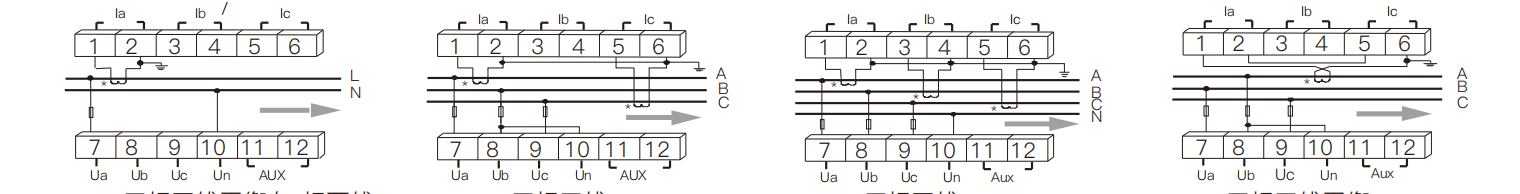

* Requisitos de cableado eléctrico: utilice cable de cobre trenzado retardante de llama de 2,5 mm² para las líneas de entrada de corriente; utilice cable de cobre retardante de llama trenzado de 1,5 mm² para líneas de entrada de voltaje y suministro de energía; y utilice un cable de par trenzado blindado de 1,0 mm² para la comunicación RS-485.
Aviso importante:
* El módulo LF3030 se puede conectar a varios módulos funcionales para lograr una variedad de capacidades; Consulte los manuales de usuario correspondientes o visite el sitio web de nuestra empresa para descargar la documentación y obtener detalles sobre las funciones y el uso del módulo.
* El módulo de comunicación LF3030-485 permite la comunicación RS485 mediante el protocolo Modbus RTU.
* El módulo de E/S digital LF3030-K2 cuenta con dos entradas digitales (capaces de contar pulsos) y dos salidas de relé (que admiten funciones de control remoto, control automático o alarma).
* El módulo de salida analógica LF3030-A20 proporciona dos canales de salida de señal analógica CC de 4–20 mA.
* El módulo de salida de pulsos de energía LF3030-E2 admite salida de pulsos para energía activa y reactiva.
